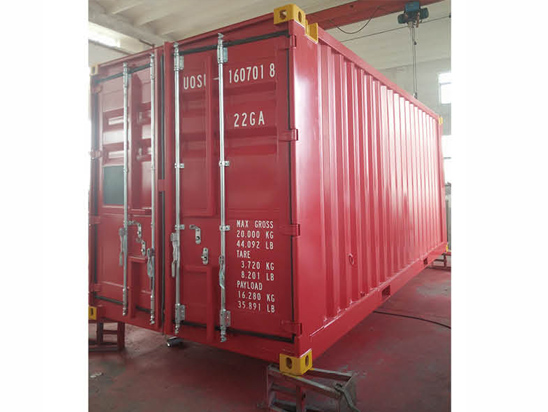

復式布局發電機組特種集裝箱包括集裝箱，集裝箱設置成尺寸為20尺的上端能夠開啟的柜式結構，集裝箱內的沿中心線縱向放置有柴油發動機和發電機，柴油發動機的前端設置有蓄電池組和柴油冷卻器，發電機的兩側分別設置有開關柜和控制箱，開關柜和控制箱穿設在集裝箱的側壁上；集裝箱前端的上側壁可拆卻地設置有通過螺拴固定的支架，支架包括通過螺栓相連的框架結構和用于支持框架結構的支撐結構，框架結構內并排設置有2個風機?？蚣芙Y構的頂部設置有2個消音器，發動機的排煙口通過穿設在集裝箱內部的波紋管與消音器的進氣口相連，兩個消音器的排煙管上面設置有臥式水箱。臥式水箱設置在集裝箱頂部的上端面上；集裝箱的前端側壁上設置有排風口，風機的進氣口通過通風管道與排風口相連；集裝箱后端側壁上設置有進風口，進風口設置有百葉窗。
    復式布局發電機組特種集裝箱通過布局的優化，優化了裝置的排風和散熱功能，規避了因較小貨柜導致排風和散熱效果較差的問題。
